聯(lián)系電話：13888604692 尹總
聯(lián)系電話：13888637899 尹總
聯(lián)系郵箱：1757886742@qq.com
客服QQ：1757886742
聯(lián)系地址：云南省昆明市經(jīng)開區(qū)東郊大石壩1棟1單元152號
|

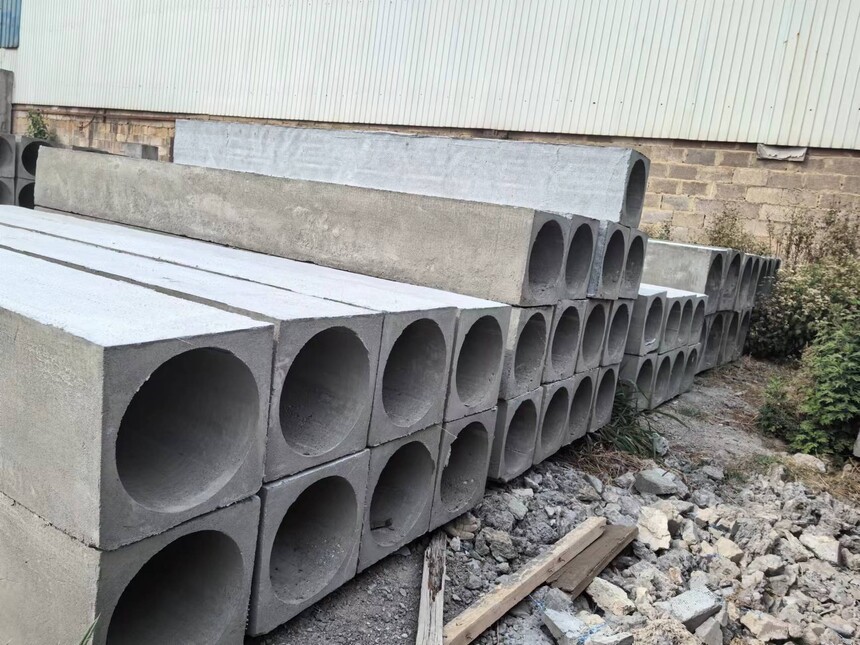

水泥煙道管使用壽命解析：從材料到維護(hù)的全周期管理时间：2025-12-15 阅读 水泥煙道管作為建筑通風(fēng)系統(tǒng)的核心組件，其使用壽命直接影響室內(nèi)空氣質(zhì)量與消防安全。在理想條件下，優(yōu)質(zhì)水泥煙道管可達(dá)30-50年，但實際壽命受材料、工藝、環(huán)境及維護(hù)等多重因素影響。
一、材料與工藝：耐久性的基石水泥煙道管的耐久性始于原材料選擇。優(yōu)質(zhì)水泥需采用強(qiáng)度等級不低于42.5的普通硅酸鹽水泥，其初凝時間≥45分鐘、終凝時間≤600分鐘，確保施工操作性。例如，某鋼鐵廠煙道項目通過加密HRB400級雙螺紋鋼筋間距至150mm，使結(jié)構(gòu)壽命延長至45年。骨料方面，應(yīng)選用含泥量低、顆粒分布均勻的砂石，避免雜質(zhì)削弱混凝土強(qiáng)度。 成型工藝同樣關(guān)鍵。離心成型技術(shù)通過高速旋轉(zhuǎn)使混凝土密實度提升20%，孔隙率降低至5%以下，顯著增強(qiáng)抗?jié)B性。某新建小區(qū)采用直徑300mm水泥煙道管，通過離心工藝生產(chǎn)，經(jīng)檢測其抗壓強(qiáng)度達(dá)C30標(biāo)準(zhǔn)，遠(yuǎn)超傳統(tǒng)磚砌煙道的承載能力。養(yǎng)護(hù)環(huán)節(jié)則需采用蒸汽養(yǎng)護(hù)池或自然養(yǎng)護(hù)法，前者通過45-60℃梯度升溫加速水化反應(yīng)，24小時即可達(dá)到設(shè)計強(qiáng)度的70%；后者需每日澆水2-3次，持續(xù)7天，確�；炷脸浞钟不� 二、環(huán)境侵蝕：壽命的隱形殺手濕度與溫度是影響水泥煙道管壽命的核心環(huán)境因素。高濕度環(huán)境會加速水泥碳化反應(yīng)，導(dǎo)致鋼筋銹蝕膨脹，進(jìn)而引發(fā)管體開裂。例如，沿海地區(qū)因鹽霧腐蝕，水泥煙道管平均壽命較內(nèi)陸縮短10-15年。低溫環(huán)境則可能引發(fā)凍融破壞，某北方城市調(diào)研顯示，未做保溫處理的煙道管在經(jīng)歷50次凍融循環(huán)后，強(qiáng)度損失達(dá)30%。 化學(xué)介質(zhì)侵蝕同樣不容忽視。廚房油煙中的酸性物質(zhì)會腐蝕管壁，某小區(qū)改造項目中發(fā)現(xiàn)，使用5年的水泥煙道管內(nèi)壁油垢厚度達(dá)2cm，導(dǎo)致排煙阻力增加40%。此外，工業(yè)廢氣中的二氧化硫、氮氧化物等也會加速管體劣化，需采用抗硫酸鹽水泥或涂刷防腐涂料進(jìn)行防護(hù)。 三、維護(hù)策略：延長壽命的關(guān)鍵定期維護(hù)可顯著提升水泥煙道管的使用壽命。建議每半年檢查一次接口密封性，重點查看耐高溫密封膠是否老化開裂；每年清理一次煙道內(nèi)部，使用高壓水槍沖洗積灰，防止堵塞引發(fā)倒灌。某老舊小區(qū)改造中，通過建立維護(hù)檔案并嚴(yán)格執(zhí)行檢查周期，使煙道管實際壽命延長至38年，遠(yuǎn)超設(shè)計預(yù)期。 對于已出現(xiàn)裂縫的管體，可采用環(huán)氧樹脂灌漿修補(bǔ)，配合碳纖維布加固，恢復(fù)其結(jié)構(gòu)強(qiáng)度。若管體變形嚴(yán)重或密封失效，則需整體更換，避免安全隱患。例如，北京某高層住宅因煙道管破裂導(dǎo)致油煙泄漏，最終更換為玻鎂復(fù)合煙道管，其耐火極限達(dá)1.5小時，使用壽命提升至50年以上。 |
